как установить газовое оборудование 4 поколения на автомобиль самому

Подготовка

Прежде чем приступить к установке газового оборудования, необходимо подготовить автомобиль и собрать инструменты.

1. Убедитесь, что автомобиль соответствует требованиям газовой установки. Он должен быть оборудован бензиновым двигателем с инжекторной системой впрыска топлива.
2. Соберите необходимые инструменты и материалы. Вам понадобятся гаечные ключи, отвертки, дрель, сверла, герметик, хомуты и другие материалы в зависимости от конкретной модели оборудования.
3. Выберите место для газового баллона. Обычно его устанавливают в багажнике автомобиля.

Установка газового баллона

Установка газового баллона — один из самых ответственных этапов монтажа ГБО. Необходимо соблюдать все требования безопасности и следовать инструкции.

1. Подготовьте место для установки баллона; Очистите поверхность багажника и просверлите отверстия для крепления.
2. Установите кронштейны для баллона. Прикрепите их к кузову автомобиля с помощью болтов и гаек.
3. Установите баллон на кронштейны. Зафиксируйте его с помощью хомутов.
4. Подключите газовую магистраль к баллону. Используйте герметик для обеспечения герметичности соединения.
5. Установите мультиклапан. Он отвечает за подачу и перекрытие газа.
6. Подключите заправочный клапан. Он служит для заправки баллона газом.
7. Установите датчик уровня топлива. Он будет показывать количество газа в баллоне.
8. Затяните все соединения и проверьте герметичность системы. Для этого используйте мыльный раствор.
9. Установите защитный кожух на баллон. Он предотвратит механические повреждения.
10. Подключите электропроводку к мультиклапану и датчику уровня топлива.
11. Закрепите баллон в багажнике. Используйте ремни или другие средства крепления.
12. Проверьте работоспособность системы. Откройте и закройте мультиклапан, проверьте подачу газа на двигатель.

После установки баллона необходимо зарегистрировать ГБО в ГИБДД и получить разрешение на его эксплуатацию.

Монтаж газовой магистрали

Газовая магистраль — трубопровод, по которому газ из баллона поступает в двигатель. Ее монтаж необходимо выполнять с соблюдением требований безопасности и инструкции.

1. Проложите газовую магистраль от баллона к двигателю. Выбирайте кратчайший и наиболее безопасный путь.
2. Закрепите газовую магистраль с помощью хомутов. Используйте специальные резиновые или пластиковые хомуты.
3. Установите газовые форсунки во впускной коллектор двигателя. Форсунки должны быть расположены как можно ближе к впускным клапанам.
4. Подключите газовые форсунки к газовой магистрали. Используйте герметик для обеспечения герметичности соединений.
5. Установите газовые фильтры на газовую магистраль. Фильтры будут очищать газ от примесей.
6. Проверьте герметичность газовой магистрали. Для этого используйте мыльный раствор.
7. Проложите жгут электропроводки от электронного блока управления (ЭБУ) ГБО к газовым форсункам и датчикам.
8. Подключите электропроводку к соответствующим разъемам.
9. Установите и закрепите ЭБУ ГБО в салоне автомобиля.
10. Подключите ЭБУ ГБО к бортовой сети автомобиля.
11. Проверьте работоспособность газовой магистрали. Подайте газ в двигатель и проверьте герметичность всех соединений.

После монтажа газовой магистрали необходимо настроить ГБО. Это должен делать квалифицированный специалист.

Установка и настройка газового редуктора

Газовый редуктор, устройство, которое понижает давление газа из баллона до рабочего давления, необходимого для работы двигателя. Его установка и настройка требуют особого внимания.

1. Выберите место для установки газового редуктора. Обычно его устанавливают в моторном отсеке.
2. Закрепите газовый редуктор на кузове автомобиля. Используйте специальные кронштейны и болты.
3. Подключите газовый редуктор к газовой магистрали. Используйте герметик для обеспечения герметичности соединений.
4. Подключите редуктор к системе охлаждения двигателя. Это необходимо для подогрева газа перед подачей в двигатель.
5. Подключите вакуумный шланг редуктора к впускному коллектору двигателя. Это необходимо для регулирования давления газа в зависимости от нагрузки на двигатель.
6. Настройте газовый редуктор. Настройка заключается в установке рабочего давления газа и регулировке подачи газа в зависимости от нагрузки на двигатель.

Настройка газового редуктора должна производиться квалифицированным специалистом с использованием специального оборудования.

После установки и настройки газового редуктора необходимо проверить его работоспособность. Для этого нужно запустить двигатель на газе и проехать на разных режимах работы.

Если двигатель работает ровно, без перебоев и провалов, значит, газовый редуктор установлен и настроен правильно.

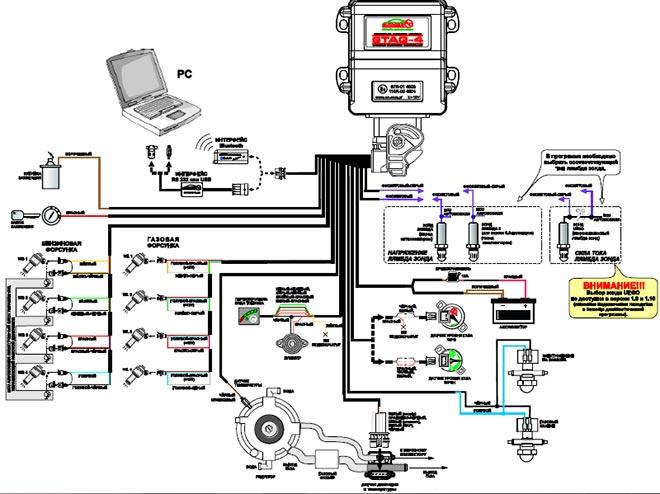

Подключение и настройка электронного блока управления

Электронный блок управления (ЭБУ), это «мозг» газовой системы автомобиля. Он отвечает за управление подачей газа в двигатель, переключение между бензином и газом, а также диагностику неисправностей.

1. Выберите место для установки электронного блока управления. Обычно его устанавливают в салоне автомобиля.
2. Закрепите электронный блок управления на кузове автомобиля. Используйте специальные кронштейны и болты.
3. Подключите электронный блок управления к газовому редуктору. Для этого используется специальный кабель.
4. Подключите электронный блок управления к системе управления двигателем (ЭСУД). Это необходимо для того, чтобы ЭБУ газовой системы мог управлять работой двигателя на газе.
5. Подключите электронный блок управления к датчикам автомобиля. Это необходимо для того, чтобы ЭБУ получал информацию о параметрах работы двигателя.
6. Настройте электронный блок управления. Настройка заключается в установке параметров работы газовой системы, таких как время впрыска газа, состав газовоздушной смеси и другие.

Настройка электронного блока управления должна производиться квалифицированным специалистом с использованием специального программного обеспечения.

После подключения и настройки электронного блока управления необходимо проверить его работоспособность. Для этого нужно запустить двигатель на газе и проехать на разных режимах работы.

Если двигатель работает ровно, без перебоев и провалов, значит, электронный блок управления подключен и настроен правильно.
