Схема вариатора автомобиля: Принцип работы, преимущества и недостатки

Автомобильная промышленность постоянно развивается, предлагая водителям все более эффективные и комфортные решения. Одним из таких решений является вариатор, или бесступенчатая трансмиссия (CVT). Вариатор – это инновационный тип трансмиссии, который обеспечивает плавное и непрерывное изменение передаточного отношения, в отличие от ступенчатых коробок передач. В этой статье мы подробно рассмотрим схему вариатора автомобиля, изучим принцип его работы, а также оценим преимущества и недостатки использования CVT в современных автомобилях. Мы также обсудим особенности обслуживания и ремонта вариаторов, чтобы помочь вам принять взвешенное решение о целесообразности приобретения автомобиля с такой трансмиссией.

Что такое вариатор и как он работает?

Вариатор, или бесступенчатая трансмиссия (CVT), представляет собой тип автоматической трансмиссии, который обеспечивает плавное и непрерывное изменение передаточного отношения между двигателем и колесами автомобиля. В отличие от традиционных автоматических коробок передач, которые имеют фиксированный набор передач, вариатор позволяет двигателю постоянно работать в оптимальном диапазоне оборотов, что способствует повышению эффективности и экономии топлива.

Принцип работы вариатора

Основным элементом вариатора является пара шкивов, соединенных ремнем или цепью. Каждый шкив состоит из двух конусообразных поверхностей, которые могут сближаться или расходиться, изменяя эффективный диаметр шкива. Один шкив соединен с двигателем, а другой – с колесами автомобиля. Когда один шкив расширяется, другой сужается, и наоборот, что обеспечивает непрерывное изменение передаточного отношения.

Процесс изменения передаточного отношения контролируется электроникой и гидравликой. Блок управления трансмиссией (TCU) получает информацию о скорости автомобиля, положении дроссельной заслонки и других параметрах, и на основе этих данных управляет гидравлическими клапанами, которые регулируют давление масла в цилиндрах, сближающих или раздвигающих конусы шкивов. Таким образом, вариатор постоянно подстраивается под текущие условия движения, обеспечивая оптимальную мощность и экономию топлива.

Типы вариаторов

Существует несколько типов вариаторов, различающихся по конструкции и принципу работы, но наиболее распространенными являются:

• Вариаторы с ремнем: В этих вариаторах используется ремень, изготовленный из резины или металла, для передачи крутящего момента между шкивами. Это самый распространенный тип вариаторов, используемый в большинстве современных автомобилей.
• Вариаторы с цепью: В этих вариаторах используется цепь для передачи крутящего момента. Цепные вариаторы обычно более прочные и надежные, чем ременные, и могут передавать больший крутящий момент.

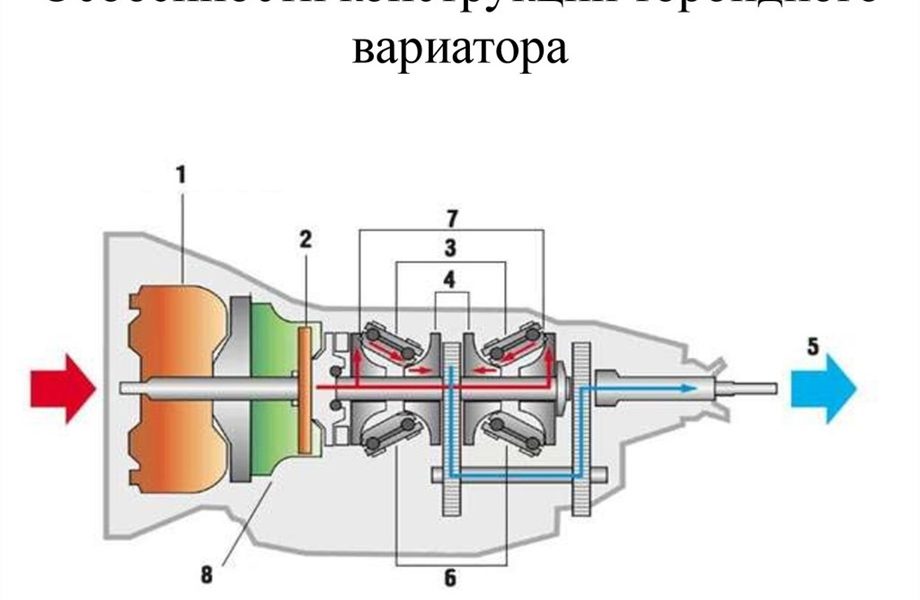

• Тороидальные вариаторы: В этих вариаторах используются тороидальные диски и ролики для передачи крутящего момента. Тороидальные вариаторы имеют более сложную конструкцию, чем ременные и цепные, но они обеспечивают более плавное и эффективное изменение передаточного отношения.

Схема вариатора автомобиля: Подробное описание

Чтобы полностью понять принцип работы вариатора, необходимо подробно рассмотреть его схему. Типичная схема вариатора включает в себя следующие основные компоненты:

• Ведущий шкив (шкив двигателя): Этот шкив соединен с двигателем и передает крутящий момент на ремень или цепь.
• Ведомый шкив (шкив колес): Этот шкив соединен с колесами автомобиля и получает крутящий момент от ремня или цепи.
• Ремень или цепь: Этот элемент передает крутящий момент между ведущим и ведомым шкивами.
• Гидравлическая система: Эта система управляет давлением масла в цилиндрах, которые сближают или раздвигают конусы шкивов.
• Блок управления трансмиссией (TCU): Этот блок управления получает информацию о различных параметрах и управляет гидравлической системой для изменения передаточного отношения.
• Датчики: Различные датчики контролируют скорость автомобиля, положение дроссельной заслонки, температуру масла и другие параметры, и передают эту информацию в блок управления трансмиссией.

Подробное описание компонентов схемы

Рассмотрим каждый компонент схемы вариатора более подробно:

Ведущий и ведомый шкивы

Ведущий и ведомый шкивы являются ключевыми элементами вариатора. Каждый шкив состоит из двух конусообразных поверхностей, которые могут сближаться или расходиться. Когда конусы сближаются, эффективный диаметр шкива увеличивается, и наоборот. Изменение диаметра шкивов позволяет плавно изменять передаточное отношение.

Ремень или цепь

Ремень или цепь передает крутящий момент между ведущим и ведомым шкивами. Ремень обычно изготавливается из резины, усиленной металлическими элементами, а цепь изготавливается из стали. Цепные вариаторы обычно более прочные и надежные, чем ременные, и могут передавать больший крутящий момент.

Гидравлическая система

Гидравлическая система управляет давлением масла в цилиндрах, которые сближают или раздвигают конусы шкивов. Система состоит из насоса, клапанов и цилиндров. Насос создает давление масла, а клапаны регулируют поток масла в цилиндры. Цилиндры сближают или раздвигают конусы шкивов, изменяя передаточное отношение.

Блок управления трансмиссией (TCU)

Блок управления трансмиссией (TCU) является «мозгом» вариатора. Он получает информацию о различных параметрах, таких как скорость автомобиля, положение дроссельной заслонки, температура масла и другие, и на основе этих данных управляет гидравлической системой для изменения передаточного отношения. TCU обеспечивает оптимальную мощность и экономию топлива, постоянно подстраиваясь под текущие условия движения.

Датчики

Датчики контролируют различные параметры и передают эту информацию в блок управления трансмиссией. Наиболее важными датчиками являются датчик скорости автомобиля, датчик положения дроссельной заслонки, датчик температуры масла и датчик частоты вращения шкивов. Информация от датчиков используется TCU для оптимального управления вариатором.

Преимущества и недостатки вариатора

Как и любая другая технология, вариатор имеет свои преимущества и недостатки. Рассмотрим их более подробно.

Преимущества вариатора

• Плавное ускорение: Вариатор обеспечивает плавное и непрерывное ускорение, без рывков и толчков, характерных для традиционных автоматических коробок передач.
• Экономия топлива: Вариатор позволяет двигателю постоянно работать в оптимальном диапазоне оборотов, что способствует экономии топлива.
• Комфорт: Плавное ускорение и отсутствие рывков делают поездку более комфортной для водителя и пассажиров.
• Улучшенная динамика: Вариатор может обеспечить лучшую динамику разгона по сравнению с традиционными автоматическими коробками передач, особенно в условиях городского движения.
• Снижение выбросов: Благодаря более эффективной работе двигателя, вариатор способствует снижению выбросов вредных веществ в атмосферу.

Недостатки вариатора

• Специфический звук: Некоторые водители находят звук работающего вариатора непривычным и даже раздражающим. Этот звук обусловлен особенностями работы вариатора и отличается от звука традиционной автоматической коробки передач.
• Ограничение по крутящему моменту: Вариаторы обычно не рассчитаны на передачу большого крутящего момента, что ограничивает их использование на мощных автомобилях.
• Более высокая стоимость обслуживания: Обслуживание и ремонт вариаторов могут быть более дорогими, чем обслуживание и ремонт традиционных автоматических коробок передач.
• Чувствительность к качеству масла: Вариаторы очень чувствительны к качеству масла. Необходимо использовать только рекомендованное производителем масло и своевременно его заменять.
• Меньший ресурс: В некоторых случаях, ресурс вариатора может быть меньше, чем ресурс традиционной автоматической коробки передач. Однако, при правильном обслуживании и эксплуатации, вариатор может прослужить достаточно долго.

Обслуживание и ремонт вариатора

Правильное обслуживание является ключевым фактором для обеспечения долгой и надежной работы вариатора. Основные рекомендации по обслуживанию вариатора включают в себя:

Рекомендации по обслуживанию

• Своевременная замена масла: Регулярная замена масла является самым важным фактором для обеспечения долгой и надежной работы вариатора. Необходимо использовать только рекомендованное производителем масло и соблюдать интервалы замены, указанные в руководстве по эксплуатации автомобиля.
• Регулярная проверка уровня масла: Необходимо регулярно проверять уровень масла в вариаторе и доливать его при необходимости.
• Избегайте резких стартов и торможений: Резкие старты и торможения могут привести к повышенному износу ремня или цепи вариатора.
• Не перегружайте автомобиль: Перегрузка автомобиля может привести к перегреву вариатора и его поломке.
• Регулярная диагностика: Рекомендуется регулярно проводить диагностику вариатора в специализированном сервисе для выявления и устранения возможных проблем на ранней стадии.

Признаки неисправности вариатора

Следующие признаки могут указывать на неисправность вариатора:

• Рывки или толчки при ускорении: Если вы чувствуете рывки или толчки при ускорении, это может быть признаком износа ремня или цепи вариатора.
• Вибрация: Вибрация при движении может указывать на неисправность шкивов или других компонентов вариатора.
• Шум: Необычный шум при работе вариатора может указывать на износ подшипников или других деталей.
• Затрудненное переключение: Если вам трудно переключать режимы работы вариатора (например, с «D» на «R»), это может быть признаком неисправности блока управления трансмиссией или гидравлической системы.
• Индикатор неисправности на приборной панели: Если на приборной панели загорелся индикатор неисправности трансмиссии, это может указывать на серьезную проблему с вариатором.

При появлении любых признаков неисправности вариатора, необходимо немедленно обратиться в специализированный сервис для диагностики и ремонта. Своевременное обращение к специалистам поможет избежать более серьезных поломок и дорогостоящего ремонта.

Перспективы развития вариаторов

Технология вариаторов постоянно развивается, и в будущем можно ожидать появления более совершенных и надежных CVT. Основные направления развития вариаторов включают в себя:

• Увеличение ресурса: Производители работают над увеличением ресурса ремней и цепей вариаторов, чтобы сделать их более долговечными.
• Увеличение крутящего момента: Разрабатываются новые конструкции вариаторов, способные передавать больший крутящий момент, что позволит использовать их на более мощных автомобилях.
• Улучшение эффективности: Инженеры работают над повышением эффективности вариаторов, чтобы еще больше снизить расход топлива и выбросы вредных веществ.
• Интеграция с гибридными и электрическими силовыми установками: Вариаторы все чаще используются в гибридных и электрических автомобилях, что позволяет оптимизировать работу силовой установки и повысить эффективность.
• Разработка новых материалов: Использование новых материалов для изготовления компонентов вариатора позволит улучшить их прочность, надежность и износостойкость.

Выбирая автомобиль, стоит внимательно изучить особенности трансмиссии, а вариатор может стать отличным вариантом для тех, кто ценит комфорт и экономичность. Правильный уход за вариатором обеспечит его долгую и надежную работу. Будущее автомобилестроения невозможно представить без инновационных решений, и вариатор – одно из них. Понимание принципов работы вариатора позволит вам более эффективно управлять автомобилем и продлить срок его службы. В конечном итоге, выбор за вами, но знания о вариаторе помогут вам сделать правильный выбор.

Описание: В статье подробно рассмотрена схема **вариатора автомобиля**, принцип его работы, преимущества и недостатки, а также особенности обслуживания и ремонта.
